АЦП для автоматизации старых хроматографов

Программно-аппаратный комплекс для измерения сигналов хроматографов «Мета-хром» (комплекс) предназначен для автоматизации старого парка хроматографов типа ЛХМ, модель-3700, серии «Цвет» и др. в части измерения хроматографического сигнала и автоматизации обработки хроматографической информации. Комплекс представляет собой два связанных между собой функциональных модуля:
аналого-цифровой преобразователь (блок АЦП) и программа обработки хроматографической информации «NetChrom» (далее по тексту программа обработки).

Аналого-цифровой преобразователь (блок АЦП)

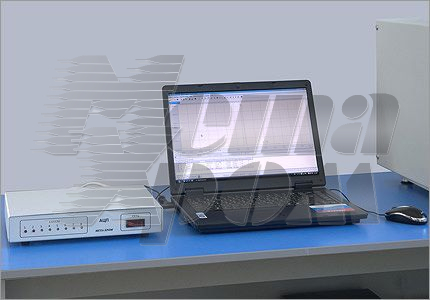

На фото: Аналого-цифровой преобразователь (АЦП)

Блок АЦП принимает аналоговый сигнал (напряжение), преобразует его в цифровой код и передает в персональный компьютер. Программа обработки, установленная на персональном компьютере, предоставляет оператору функции визуального наблюдения за хроматограммой, математические методы ее обработки и способы хранения. Блок АЦП для хроматографа типа ЛХМ серии «Цвет» собран на базе 24-разрядного АЦП.

Блок АЦП для хромотографа: технические характеристики

  • Количество аналоговых входов — от 1 до 8.
  • Обмен данными с персональным компьютером — по стандартному интерфейсу RS-232С.
  • Входное сопротивление — не менее 1×106 Мом.
  • Разрешающая способность по напряжению — 4,768 мкВ/ед.кода (число эффективных разрядов —  19). Линейный динамический диапазон по напряжению — не менее 0,5×106. При подключении внешнего электрометрического усилителя с автоматическим переключением пределов измерения, динамический диапазон расширяется в 100 раз. Управление переключением — автоматическое.
  • Диапазон входных напряжений — от минус 2,5 до 2,5 В.
  • Минимальная измеряемая полуширина хроматографического пика — 0,5 с.
  • Уровень флуктуационных шумов, приведенный к входу, не более 1×10-5 В.
  • Приведенная погрешность линейности преобразования сигнала — не более ±0,1 %.
  • Электрическое питание от однофазной сети переменного тока напряжением от 187 до 242 В, частотой (50±1) Гц, режим работы — непрерывный.
  • Потребляемая мощность (без персонального компьютера), не более —  15 ВА.
  • Габаритные размеры (ширина×глубина×высота), не более — 300×215×60 мм.
  • Масса, не более —  2,7 кг.
