Автоматизация старых хроматографов

Измеритель тока логарифмический цифровой (ИТЛЦ)

Программно-аппаратный комплекс для измерения сигналов хроматографов «Мета-хром» (комплекс) предназначен для автоматизации старого парка хроматографов типа ЛХМ, модель-3700, серии «Цвет» и др. в части измерения хроматографического сигнала и автоматизации обработки хроматографической информации. Комплекс представляет собой два связанных между собой функциональных модуля: измеритель тока логарифмический цифровой (ИТЛЦ) и программа обработки хроматографической информации «NetChrom» (далее по тексту программа обработки).

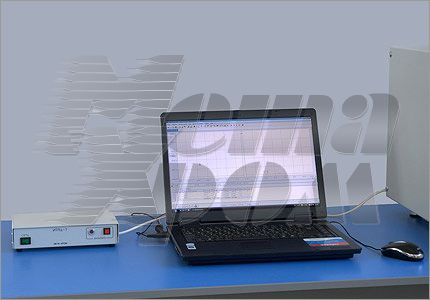

На фото: Измеритель тока логарифмический цифровой

ИТЛЦ принимает аналоговый сигнал (ток), преобразует его в цифровой код и передает в персональный компьютер. Программа обработки, установленная на персональном компьютере, предоставляет оператору функции визуального наблюдения за хроматограммой, математические методы ее обработки и способы хранения. ИТЛЦ собран на базе 24-разрядного АЦП.

ИТЛЦ служит для замены усилителя ПИД старых моделей хроматографов типа ИМТ-05, при этом измерение тока осуществляется в диапазоне от 1×10^-14 до 5×10^-7 А без переключения пределов. ИТЛЦ имеет источник поляризующего напряжения для питания пламенно-ионизационного детектора (ПИД).

Технические характеристики

• Количество аналоговых входов —  1.
• Обмен данными с персональным компьютером — по стандартному интерфейсу RS-232С.
• Входное сопротивление — не менее 1×10⁶ Мом.
• Диапазон входных токов — от 1×10^-14 до 5×10^-7 А.
• Минимальная измеряемая полуширина хроматографического пика — 0,5 с.
• Уровень флуктуационных шумов, приведенный к входу, не более — 1,2×10^-14 А.
• Приведенная погрешность линейности преобразования сигнала, не более ± 1 %.
• Электрическое питание от однофазной сети переменного тока напряжением от 187 до 242 В, частотой (50±1) Гц, режим работы — непрерывный.
• Потребляемая мощность (без персонального компьютера), не более —  3 ВА.
• Габаритные размеры (ширина×глубина×высота), не более — 230×150×55 мм.
• Масса, не более —  1,3 кг.
