Регуляторы расхода и давления газов

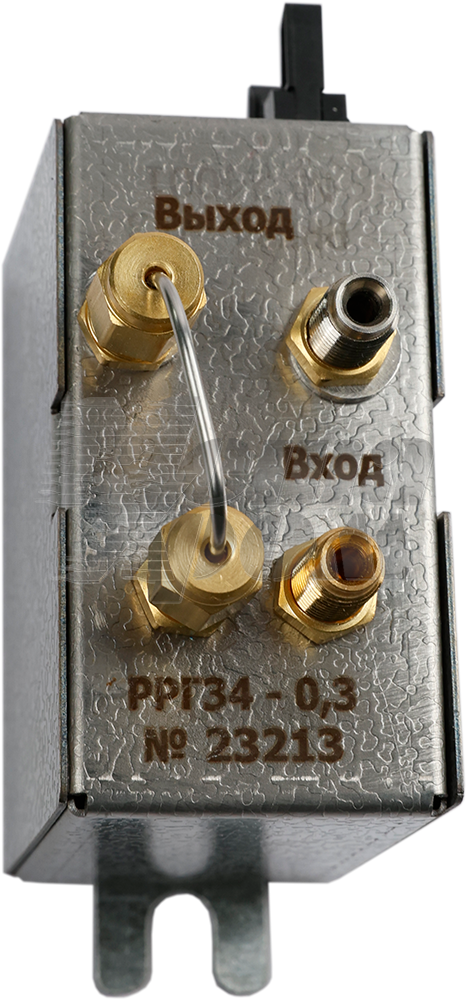

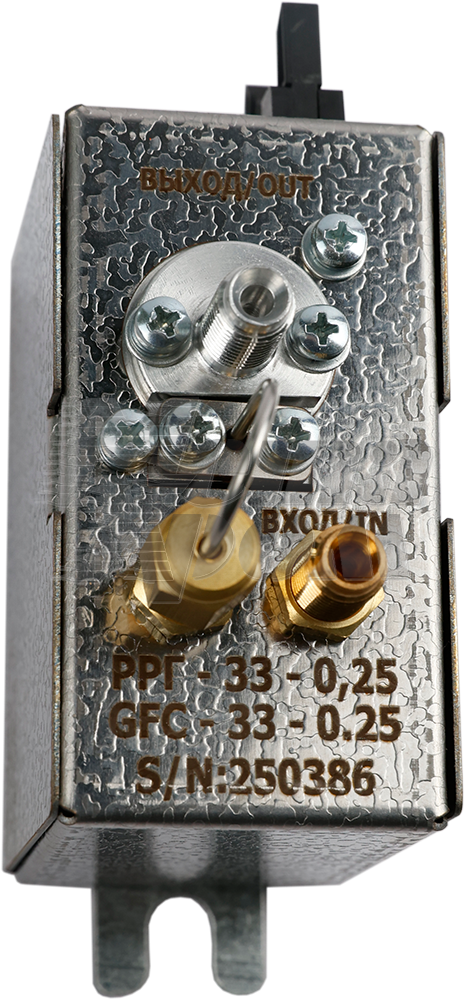

Регулятор расхода газа состоит из калориметрического преобразователя расхода газа с усилителем, регулятора, электромагнитного клапана. Коэффициент преобразования измерителя расхода — 10 мВ/мл/мин. Задание расхода осуществляется с помощью системы управления хроматографа. Всего выпускается четыре типа регуляторов расхода: РРГ-10М (для хроматографа «Кристалл-2000», взамен РРГ-10), РРГ-21, РРГ-30 (для хроматографа «Кристаллюкс-4000», взамен РРГ-16), РРГ-33 (для хроматографа «Кристаллюкс-4000М»).

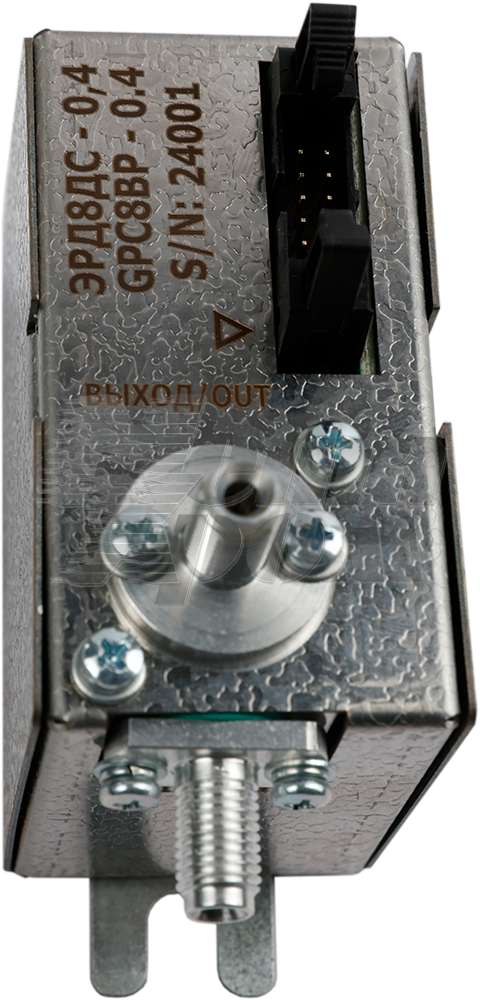

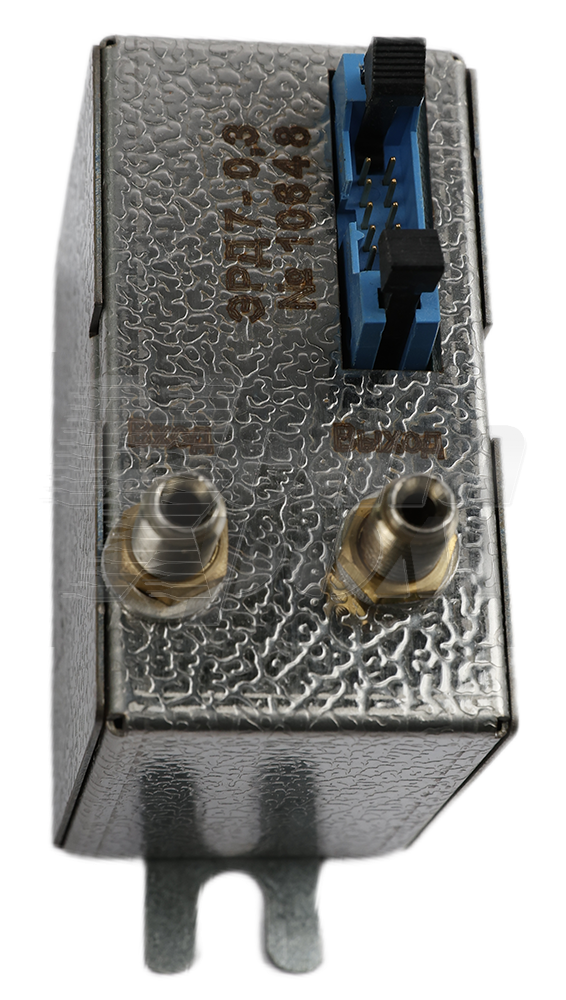

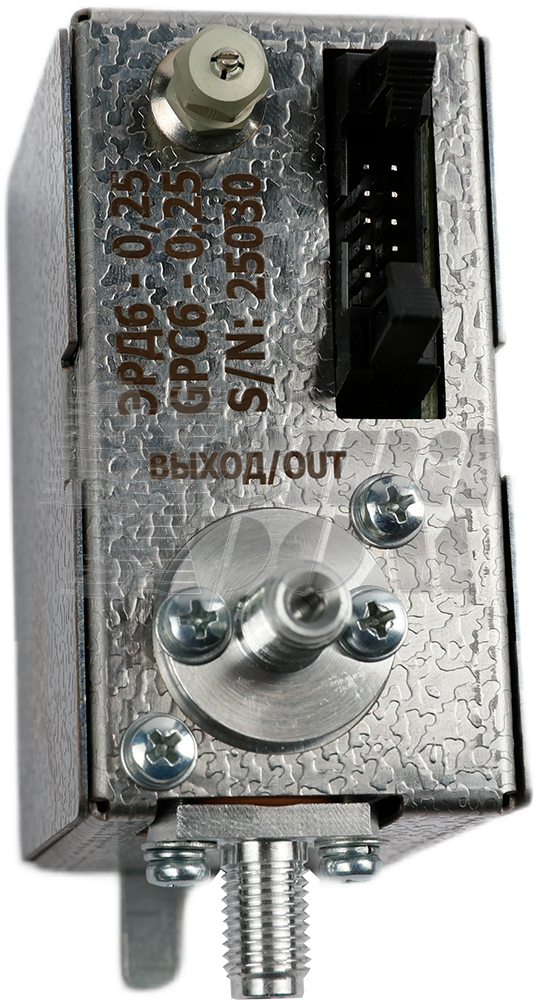

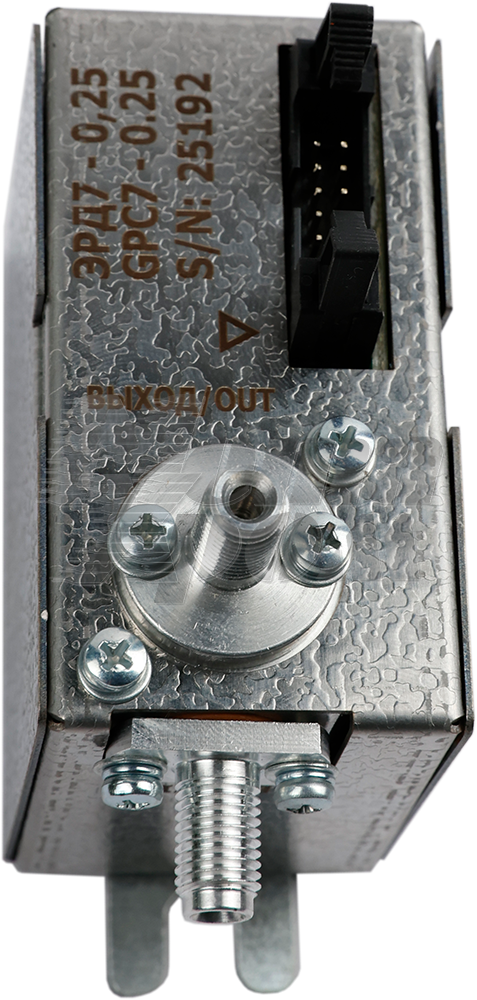

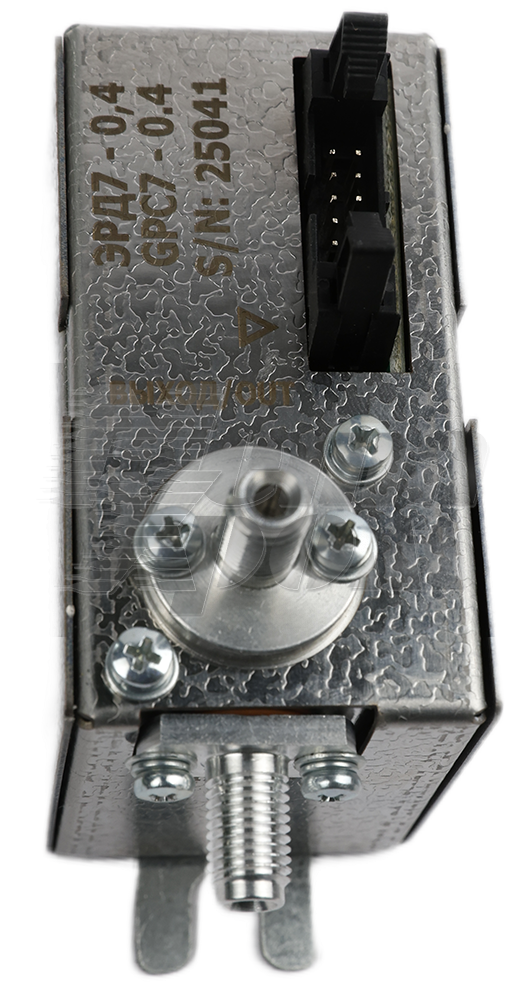

Электронные регуляторы давления РД-4 (задание выходного давления осуществляется с помощью встроенного переменного резистора) и РД-5 (задание выходного давления осуществляется с помощью системы управления хроматографа) предназначены для поддержания давления на заданном уровне в хроматографах серии «Кристаллюкс». Коэффициент преобразования измерителя давления — 10 В/МПа.

На схеме: Механический регулятор давления

Механический регулятор давления состоит из следующих составных частей:
винта 1, деформирующего пружину 2 при установке необходимого давления, мембраны 4 с элементами передачи ее перемещений (под влиянием давления газа в рабочей полости) дросселя 6, выполненного с применением часовых камней, и корпуса 3, 5. Диапазон регулировки выходного давления от 0,005 до 0,35 МПа.

Технические характеристики ПД

• Давление газов на входе — (0,4 + 0,04) МПа.
• Диапазоны рабочих расходов газов — от 5 до 800 мл/мин. Возможность задания типа газа (азот, гелий, водород, аргон, воздух).
• Диапазоны давления — от 0, 001 до 0,40 МПа с дискретностью задания 0,0001 МПа.
• Отклонение расхода газа-носителя от среднего значения — + 1,5 % в диапазоне расходов от 50 до 100 мл/мин и + 0,5 мл/мин в диапазоне расходов от 3 до 50 мл/мин.
• Относительное отклонение среднего установившегося значения расхода газа от заданного значения в диапазоне:
  1. от 3 до 100 мл/мин.: + 2,5 %, но не менее 0,5 мл/мин;
  2. от 100 до 200 мл/мин.: + 5 %;
  3. от 200 до 800 мл/мин.: + 10 %.
• Давление газов на входе — (0,4 + 0,04) МПа.
• Отклонение регулируемого выходного давления регулятора от заданного значения — не более 1%.
