- ПГО-50М;
- ПГО-400;
- БДП 12-2-9,8 (алюминиевый, малолитражный);
- ПУ.
Модели
Прибор
На фото: Пробоотборники для газа
Технические характеристики
Пробоотборники БДП
| Показатель | БДП7 (0,7 л) | БДП7 (1 л) | БДП12 (2 л) | БДП12 (4 л) | БДП16 (10 л) |
|---|---|---|---|---|---|
| Объем, л | 0,7 | 1,0 | 2,0 | 4,0 | 10,0 |
| Наружный диаметр, мм | 70 | 70 | 120 | 120 | 160 |
| Длина, мм | 360 | 480 | 323 | 593 | 800 |
| Рабочее давление, МПа | 9,8 | ||||
| Количество заправок до рабочего давления, циклов | не менее 5000 | ||||
| Материал корпуса | АМг6М, алюминий (по спецзаказу) | ||||
Пробоотборник ПГО-50М
| Показатель | ПГО-50М | ПГО-50МАл |
|---|---|---|
| Объем, л | 0,05 | 0,05 |
| Наружный диаметр, мм | 35 | 35 |
| Длина, мм | 325 | 325 |
| Рабочее давление, МПа | 9,0 | 9,0 |
| Материал корпуса | нержавеющая сталь 12Х18Н10Т | алюминий (по спецзаказу) |
Пробоотборник ПГО-50М
| Показатель | ПГО-50М | ПГО-50МАл |
|---|---|---|
| Объем, л | 0,05 | 0,05 |
| Наружный диаметр, мм | 35 | 35 |
| Длина, мм | 325 | 325 |
| Рабочее давление, МПа | 9,0 | 9,0 |
| Материал корпуса | нержавеющая сталь 12Х18Н10Т | алюминий (по спецзаказу) |
Устройство прибора
В изделиях используются вентили типа ВС-16 или элементы из латуни. Подключение прибора к хроматографу
На фото: Устройство подключения пробоотборника к хроматографу «Кристаллюкс-4000М»
На фото: Блок фильтрации пробы
Ключевые преимущества
- Соответствие государственным стандартам. Модели ПГО-50М, ПГО-400 и ПУ полностью соответствуют ГОСТ 14921–78, пробоотборники серии БДП — ГОСТ 31370–2008.
- Высокое рабочее давление. Пробоотборники БДП и ПГО-50М рассчитаны на эксплуатацию при давлении до 9,8 МПа, ПГО-400 — до 5,0 МПа.
- Повышенный ресурс надежности. Корпуса пробоотборников БДП гарантированно выдерживают не менее 5000 циклов заправки.
- Химически стойкие материалы. Корпуса ПГО изготавливаются из нержавеющей стали марки 12Х18Н10Т, а БДП — из коррозионностойкого алюминиевого сплава АМг6М.
- Компактность и герметичность. Легкие малолитражные баллоны обеспечивают безопасную транспортировку и длительное хранение аналитических проб.
- Полная совместимость с хроматографами «Мета-хром». Быстрое подключение к комплексу «Кристаллюкс-4000М» через оригинальные узлы стыковки.
- Официальная гарантия и сервис. Собственное производство полного цикла в России, наличие всех комплектующих на складе.
Совместимость с оборудованием «Мета-хром»
Пробоотборники для газа применяются совместно со следующими приборами и узлами производства «НПФ Мета-хром»:
| Оборудование | Назначение |
|---|---|
| Газовые хроматографы «Кристаллюкс-4000М» | Дозирование и ввод пробы газа в аналитическую колонку |
| Система ГХ-МС «Кристаллюкс-4000М» | Ввод проб для проведения масс-спектрометрического анализа |
| Кран-дозатор сжиженных газов КДСГ | Прямой отбор и дозирование сжиженных углеводородных газов под давлением |
| Испаритель потока сжиженного газа | Быстрый перевод пробы из жидкой фазы в газообразную без фракционирования |
| Устройство разгазирования конденсата | Пробоподготовка нестабильного газового конденсата к анализу |
| Блок газовых фильтров | Тонкая очистка анализируемого газа от микрочастиц и влаги |
Области применения
Пробоотборники применяются на предприятиях и в лабораториях, где требуется безопасный отбор, хранение и доставка проб газов и СУГ под давлением:
Нефтегазовая отрасль
- Отбор проб природного газа из магистральных трубопроводов и скважин.
- Контроль состава попутного нефтяного газа (ПНГ).
- Отбор проб сжиженных углеводородных газов (СУГ) и конденсата.
- Контроль качества на газораспределительных (ГРС) и компрессорных (КС) станциях.
- Оперативный контроль на кустовых базах сжиженного газа перед отгрузкой.
Нефтепереработка и нефтехимия
- Контроль технологических газов на установках гидроочистки, риформинга и крекинга.
- Анализ газов из технологических реакторов и ректификационных колонн.
- Контроль содержания сероводорода, меркаптанов и микропримесей.
- Отбор мономеров при производстве синтетических каучуков и полимеров.
Химическая промышленность
- Отбор проб агрессивных газов и парогазовых смесей.
- Контроль технологических газов в производстве минеральных удобрений, кислот и аммиака.
- Определение чистоты технического водорода, азота, аргона, хлора.
Энергетика
- Анализ газов, растворенных в трансформаторном масле (АРГ).
- Контроль водорода в системах охлаждения турбогенераторов ТЭЦ, ГЭС и АЭС.
- Контроль состава неконденсирующихся газов в конденсаторах турбин.
Экологический мониторинг
- Анализ промышленных выбросов и дымовых газов предприятий.
- Отбор проб атмосферного и подпочвенного воздуха в санитарно-защитных зонах.
- Мониторинг состава биогаза и свалочного газа на полигонах ТБО.
Научные и исследовательские лаборатории
- Пробоподготовка для аналитической газовой хроматографии.
- Геологоразведка и геофизические исследования пластовых флюидов.
- Оценка активности катализаторов на лабораторных пилотных установках.
Металлургия, медицина и пищевая отрасль
- Контроль состава защитной атмосферы в термических печах металлургических производств.
- Анализ чистоты медицинского кислорода, закиси азота и углекислого газа.
- Контроль газовых сред при модифицированной газовой упаковке пищевых продуктов.
Как купить пробоотборник для газа
Чтобы оформить заказ на пробоотборники ПГО-50М, ПГО-400, БДП 12-2-9,8 или ПУ, свяжитесь со специалистами отдела продаж по телефону
Мы предоставим актуальный прайс-лист, техническую консультацию и согласуем оптимальные условия доставки по всей России и странам СНГ. Ознакомиться с контактами региональных представительств можно в разделе «Как купить».
Смотрите также
Оборудование «Мета-хром» для лаборатории работает в едином комплексе. Для полноценного оснащения рабочего места рекомендуем ознакомиться со следующими решениями:

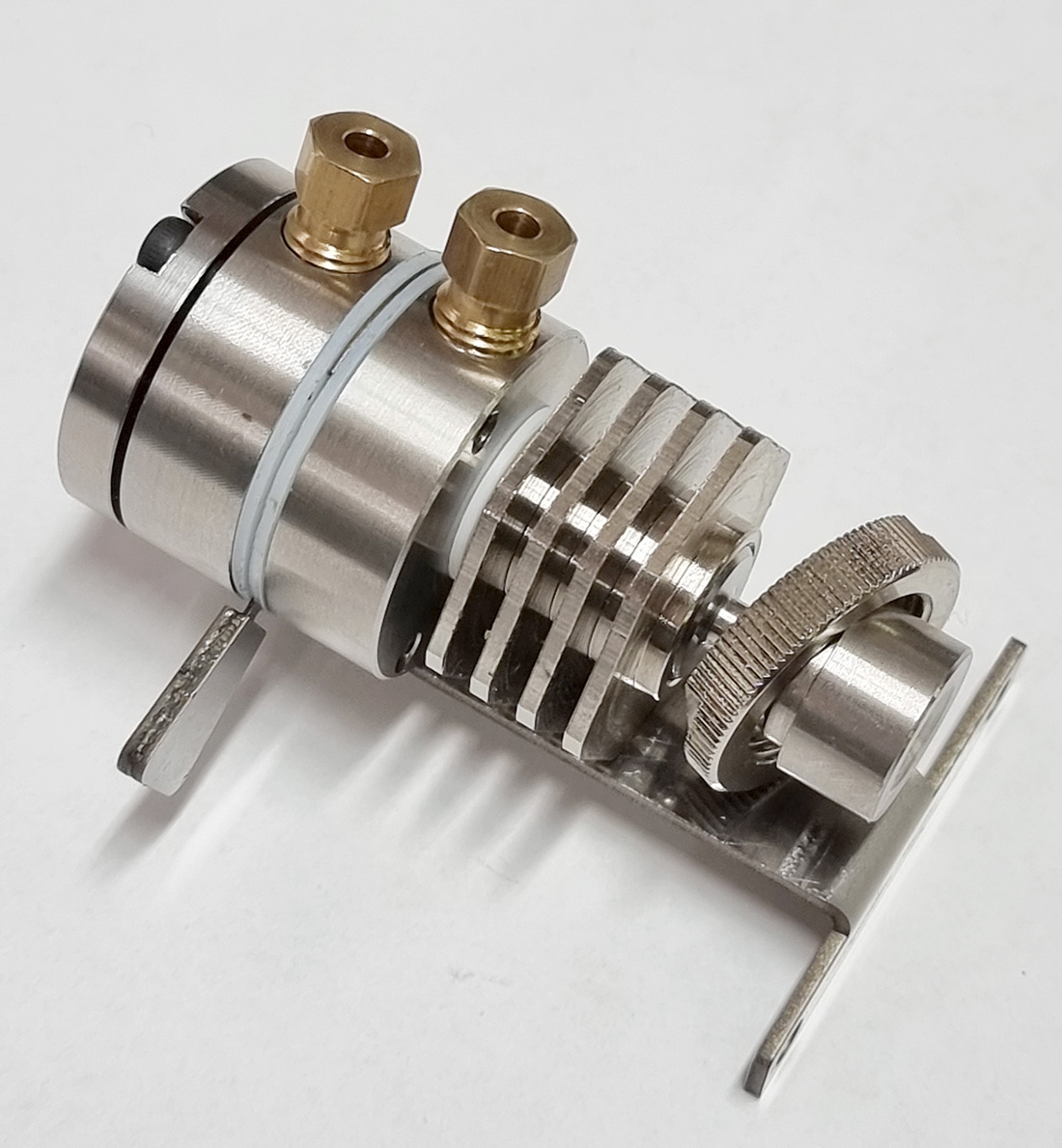

Кран-дозатор сжиженных газов КДСГ
Отбор проб сжиженных углеводородных газов (СУГ) с контролем расхода и давления.
Испаритель потока сжиженного газа
Перевод пробы из жидкой фазы в газовую для подачи в хроматограф.
Устройство для разгазирования нестабильного газового конденсата
Подготовка проб газового конденсата для хроматографического анализа.
Блок газовых фильтров
Очистка пробы от влаги и механических примесей перед подачей в хроматограф.
Газовый хроматограф «Кристаллюкс-4000М»
Подключение пробоотборников выполняется через штатные устройства сопряжения.

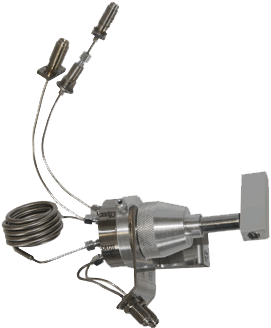

Кран-дозатор
