Программно аппаратный комплекс ГСХ-3 предназначен для проведения поверки аналоговых и цифровых измерительных каналов хроматографа и аналого-цифровых преобразователей (АЦП), предназначенных для автоматизации старых хроматографов. Прибор может использоваться в различных отраслях народного хозяйства, в заводских и научно-исследовательских лабораториях.

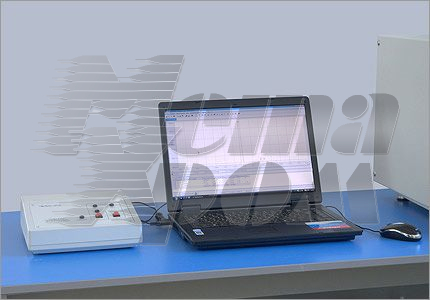

На фото: Генератор стандартных хроматограмм
В состав программно-аппаратного комплекса входит электронный блок воспроизведения аналоговых сигналов и компьютерная программа формирования и записи стандартных хроматограмм.
Сигнал стандартной хроматограммы генерируется в программе-генераторе на персональном компьютере (ПК) и отображается в виде графика на экране монитора. Затем полученный сигнал в цифровом виде записывается в электронный блок генератора ГСХ-3 через интерфейс
Программа-генератор позволяет:
- Создавать до 10 пиков с заданным временем удерживания, шириной и ассиметрией.
- Накладывать на сигнал шум с заданной амплитудой и частотой.
- Накладывать на сигнал выбросы с заданной высотой, шириной и частотой.
- Накладывать на сигнал дрейф базовой линии.
- Сохранять сгенерированную хроматограмму в виде файла, печатать и экспортировать в форматы текстовый и CDF.
Электронный блок ГСХ-3 снабжен интерфейсом управления реализованном на корпусе прибора. Электронный блок работает автономно от питающей сети 220В, 50Гц. Прибор ГСХ-3 воспроизводит цифровой сигнал, записанный в ПЗУ, с заданной частотой дискретизации и заданной разрядностью, в одном диапазоне напряжения и двух диапазонах тока. Вывод сигнала производится одновременно по всем трем каналам.
Технические характеристики
- Разрешение и частота дискретизации 1 ЦАП — 20 бит 10Гц.
- Разрешение и частота дискретизации 2 ЦАП — 16 бит 20Гц.
- Объем памяти ПЗУ — 512 Кбайт.
- Диапазон выходного сигнала по напряжению (1 выход) — от 0 до 5В.
- Диапазон выходного сигнала по току —
от 1×10-14 до 1×10-7 А (2 выхода в диапазоне положительных и отрицательных напряжений). - Относительное отклонение среднего установившегося значения тока или напряжения выходного канала от заданного значения — не более 2%.
- Ошибка линейности ±1 LSB (младший значащий бит) — ±
4×10-7 В. - Потребляемая мощность (без персонального компьютера), не более — 10 ВА.
- Габаритные размеры (ширина×глубина×высота), не более — 230×220×75 мм.
- Масса, не более — 1,4 кг.
