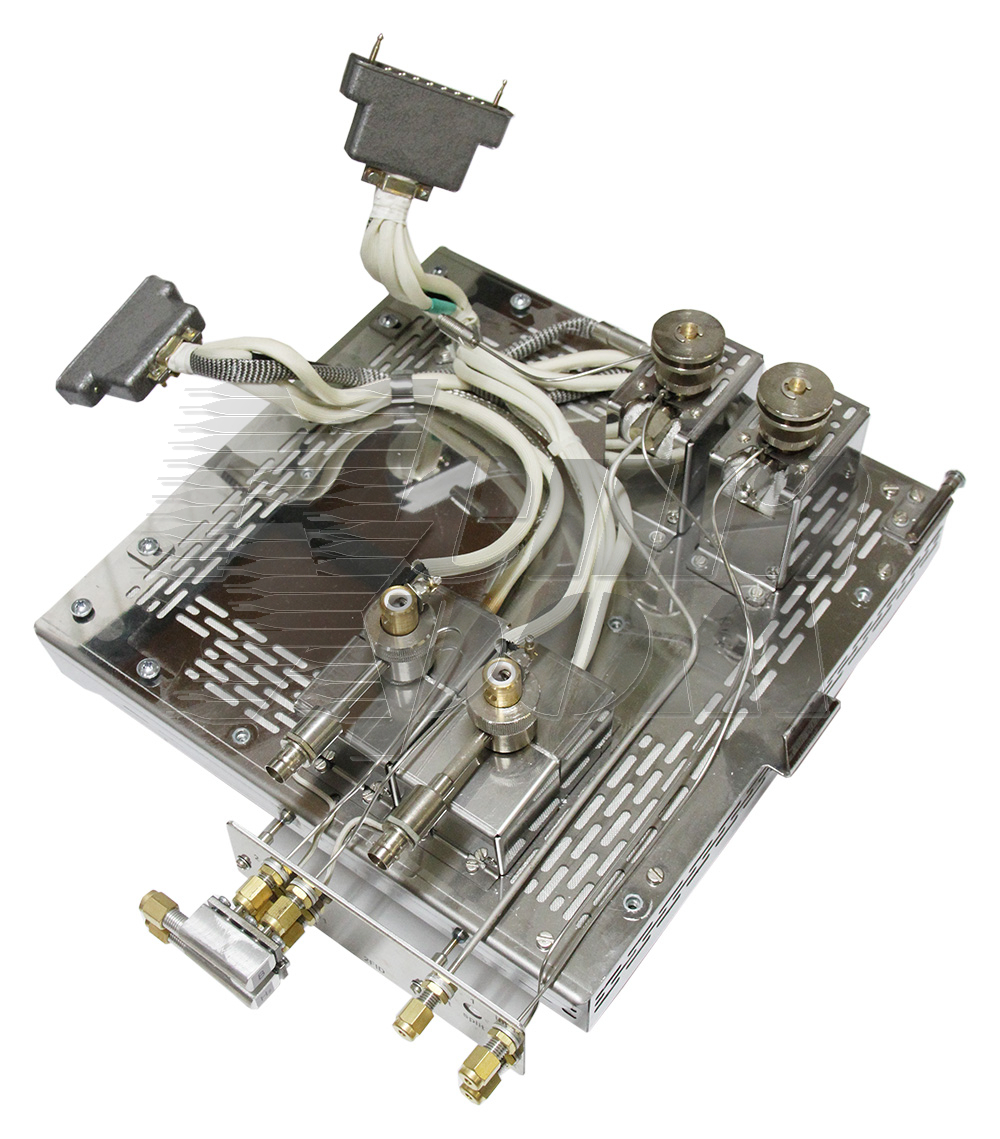

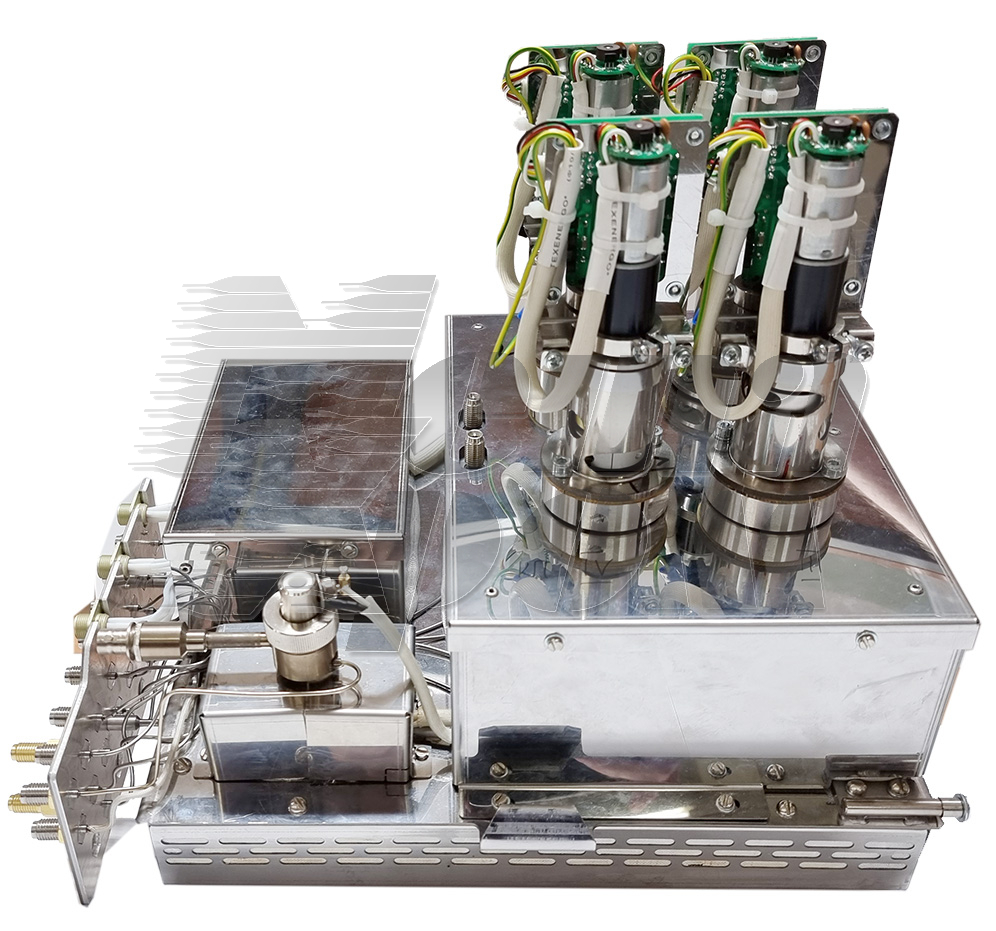

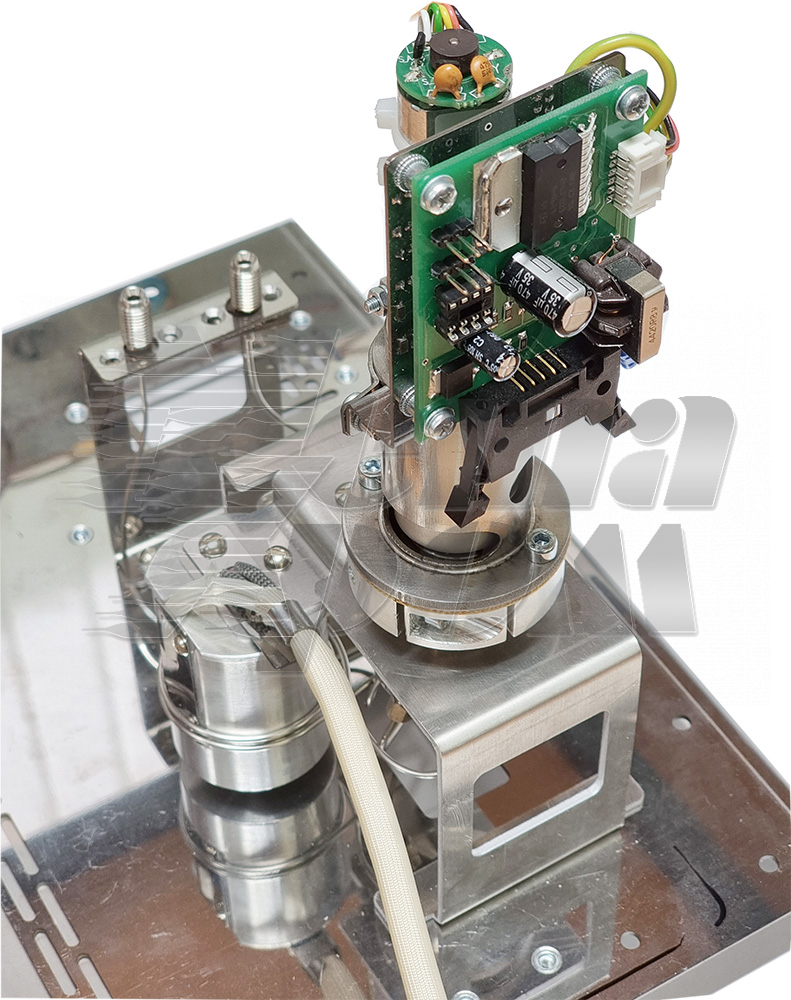

Детекторы (аналитические модули)
Компания ООО «НПФ Мета-хром» может установить в хроматограф «Кристаллюкс-4000 М» до трех детекторов, в том числе электронозахватный и пламенно-фотометрический детекторы, а также дополнительные линии и инжекторы (испарители). Как правило, в состав хроматографа входит два инжектора, но возможно увеличить их количество до трех. Кроме того, капиллярный инжектор можно трансформировать в насадочный путем замены лайнера и штуцера для подключения колонок. Конфигурацию детекторов и инжекторов можно приспособить под конкретные условия заказа. В хроматографе возможны любые комбинации детекторов.
Виды и особенности детекторов
| Детектор | Описание | Предел детектирования |
| Пламенно-ионизационный (ПИД) для хроматографа | Самый распространенный, универсальный детектор, который подходит для анализа широкого круга органических соединений. Чувствительность зависит в основном от количества атомов углерода. В сочетании с метанатором, позволяет производить анализ оксидов углерода на уровне 0,1 pm. Уровень флуктуационных шумов – до 50 мкВ, максимальный сигнал – до 2500 В. | 1,1*10-12 гС/c по углеводородам |
| Электронно-захватный (ЭЗД) | Селективный детектор для хлорорганических соединений и других галогенов. Также чувствителен к соединениям, в состав которых входит кислород, фосфор или ароматические кольца, но в меньшей степени. Парафины и простые углеводороды, почти не захватывают электроны и не регистрируются. Cелективность к углеводородам составляет 108. Выпускается в двух исполнениях – обычный ЭЗД и микро-ЭЗД, в основном для капиллярных колонок (второе исполнение отличается повышенной чувствительностью). Уровень флуктуационных шумов – до 300 мкВ, максимальный сигнал – до 5 В. Конструкция ЭЗД позволяет использовать в качестве газа-носителя, кроме азота, также аргон, гелий, водород. | 1,7*10-14 г/c по линдану |
| Термоионный (ТИД) | Селективный детектор для фосфор- и азоторганических соединений. Также чувствителен к соединениям, содержащим Cl, As, но в меньшей степени. Чувствительность зависит от количества гетероатомов в молекуле. Селективность к углеводородам составляет по азоту – 104, а по фосфору – 105. |
2,0*10-13 гN/c по азоту 1,5*10-14 гP/c по фосфору |
| Фотоионизационный (ФИД) | Частично универсальный детектор. Применяется для анализа большинства органических соединений, в т.ч. ароматических и алифатических (кроме метана) углеводородов, гетероциклических соединений, фенолов, фталатов, пестицидов, аминов, кетонов, альдегидов, эфиров, меркаптанов. В нем не регистрируются соединения, у которых порог ионизации выше 10,2 эВ (например, ацетонитрил, метанол). | 5,0*10-13 г/c по бензолу |
| Пламенно-фотометрический (ПФД) | Селективный детектор для фосфор- и сероорганических соединений. Используется в основном для анализа серосодержащих веществ (сероводород, меркаптаны, тиофены и др.). Чувствительность по сере достигает 0,1 ррм. Кроме того, ПФД обладает достаточной чувствительностью и селективностью к соединениям, содержащим азот, бор, олово, хром, селен, германий, а также CO, CO2, N2O4, SO2, N2F4, HF, CS2. Селективность S-содержащих соединений к углеводородам составляет 105. |
8,0*10-13 гS/c по сере 1,0*10-13 гP/c по фосфору |
| Детектор по теплопроводности (ДТП) | Наиболее универсальный детектор с двумя чувствительными элементами и автоматической защитой от их перегорания. ДТП по сравнению с ПИД обладает значительно более низкой чувствительностью, но он незаменим для определения постоянных газов (гелий, водород, кислород, азот, аргон и др.). Отличительной особенностью является расширенный динамический диапазон, фактически от 20 мкВ до 20 В и полная автоматизация измерения, включая задание тока, компенсацию начального смещения нуля, переключения пределов измерения. Выпускается в нескольких модификациях, как по объему, так и исполнению чувствительных элементов. Уровень флуктуационных шумов – до 20 мкВ, максимальный сигнал – до 20 В. |
3,5*10-10 г/мл по пропану или гептану 8,0 *10-10 г/мл по водороду |
| Термохимический (ТХД) | Применяется для определения водорода, кислорода, СО и горючих углеводородных газов, причем его чувствительность к этим соединениям выше, чем чувствительность ДТП. Наибольшее распространение ТХД получил для анализа водорода и кислорода, т.к. его чувствительность к ним почти на порядок выше, чем у ДТП. Принцип действия основывается на фиксировании теплового эффекта каталитического сжигания образца на поверхности платиновой нити. | 2*10-10 г/мл по водороду |
| Пульсирующий разрядный детектор (ПРД) | Работает в режиме гелиевого ионизационного детектора (ГИД) и считается наиболее чувствительным прибором при определении постоянных газов. Кроме того, способен работать в режиме ЭЗД. | 2,0*10-13 г/с по метану или водороду |
