Газовый хроматограф Кристаллюкс-4000М
Газовый хроматограф Кристаллюкс-4000М

Газовый хроматограф «Кристаллюкс-4000М» полностью автоматизирован, начиная от ввода пробы и заканчивая обработкой хроматографической информации, в т. ч. реализованы функции автоматического регулирования температуры термостатов, расходов и давления газа-носителя (система ЭУПГ), вспомогательных газов, автоматического поджига детекторов, контроль горения пламени в процессе работы, измерения сигналов детекторов с помощью 24-разрядного АЦП.

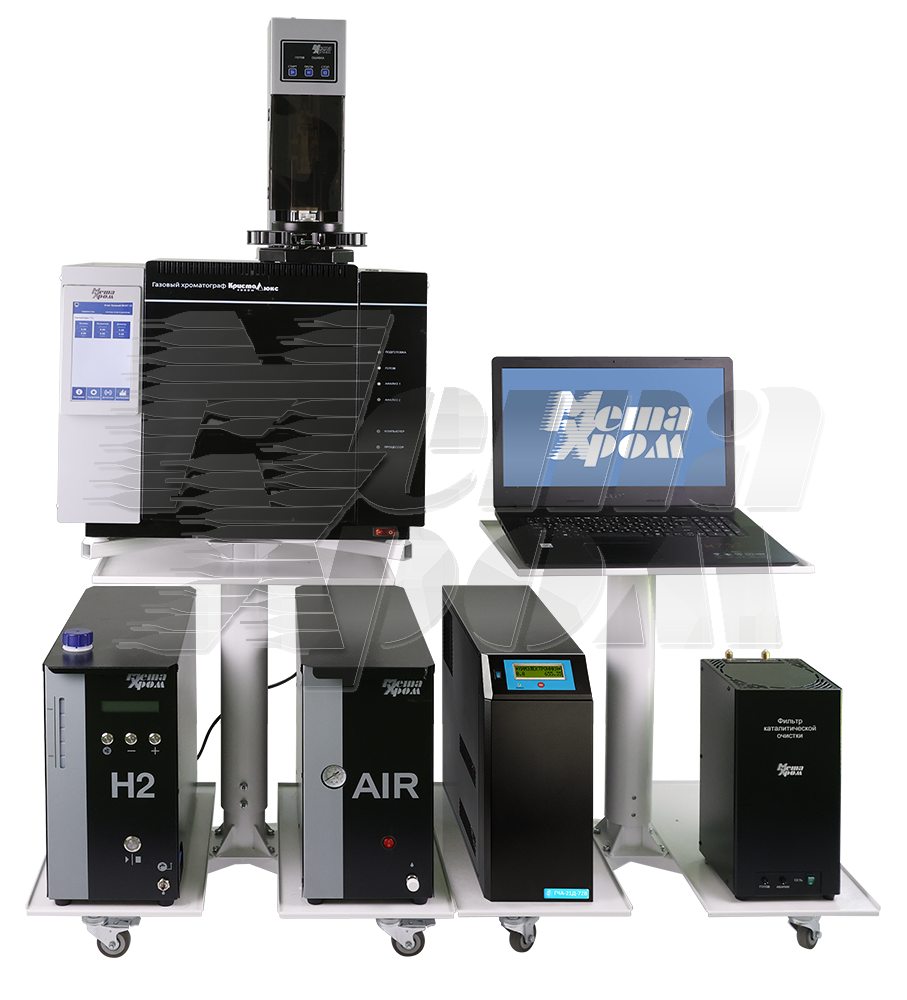

На фото: газовый хроматограф «Кристаллюкс-4000М» и другое оборудование

  1. Хроматограф «Кристаллюкс-4000М»
  2. Автоматический дозатор жидкости НТA3100А
  3. Персональный компьютер
  4. Компрессор воздуха
  5. Генератор азота
  6. Генератор водорода
  7. Фильтр каталитической очистки

Газовый хроматограф включает более 30 основных моделей, каждая из которых может быть адаптирована под конкретную задачу потребителя. Хроматограф состоит из аналитического блока, станции управления, контроля и обработки хроматографической информации, в качестве которой используется персональный компьютер, и программы «NetChrom», работающей в средах Windows и Linux. Кроме того, поставляются дополнительные программы: расчет теплотворных характеристик природного газа, диагностика трансформаторного масла, расчет контрольных карт Шухарта, идентификация многокомпонентных смесей (например, растительного масла, коньяка, углеводородного топлива и др.), вывода данных на внешний монитор.

Один компьютер может работать в реальном времени с несколькими аналитическими блоками (до восьми), а кроме того, управлять работой и обрабатывать сигналы от газового хроматографа «Кристалл-2000» и «Кристаллюкс-4000», обрабатывать сигналы хроматографов других марок через АЦП. Обмен информации между компьютером, аналитическими блоками и хроматографом осуществляется по стандартным интерфейсам типа RS-232C, USB, Ethernet. Возможно управление хроматографом с расстояния до 3000 м. Для задания режимов и обработки информации без помощи компьютера имеется выносная панель управления хроматографом на базе микрокомпьютера с OC Windows. Уровень защиты программы «NetChrom» версии 2.1, согласно Р50.2.077-2014 - "высокий".

Аналитический блок имеет до трех независимых каналов разделения и обработки информации и состоит из термостата колонок, сменного аналитического модуля и блока электронного управления потоками газов (ЭУПГ). По индивидуальному заказу возможна установка четырех детекторов. Для запуска анализа в каждом канале предусмотрена кнопка «Старт», которая дублируется программной кнопкой.

Газовый хроматограф «Кристаллюкс-4000М» изнутри

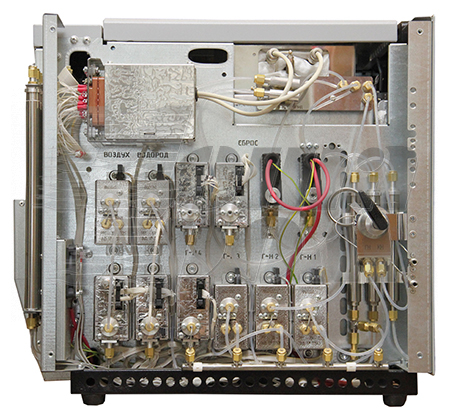

На фото: газовый хроматограф «Кристаллюкс-4000М»: вид на регуляторы

  1. Фильтр
  2. Панель подключений аналитического модуля
  3. Газовый кран-дозатор
  4. Газовый коллектор
  5. Регулятор давления газа для первой капиллярной колонки
  6. Регулятор давления газа для второй капиллярной колонки
  7. Блок усилителей
  8. Входной регулятор давления водорода
  9. Входной регулятор давления газа-носителя
  10. Входной регулятор давления воздуха
  11. Регулятор расхода воздуха
  12. Регулятор расхода водорода
  13. Регуляторы расхода газа-носителя

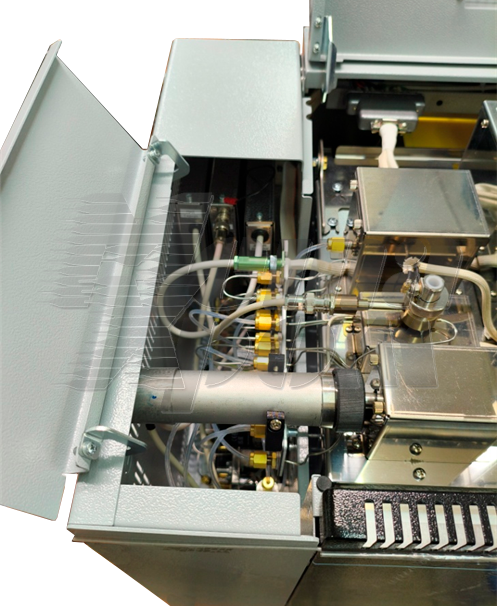

На фото: газовый хроматограф «Кристаллюкс-4000М»: вид на регуляторы

  1. Фильтр
  2. Делитель потока
  3. Панель подключений аналитического модуля
  4. Газовый кран-дозатор
  5. Газовый коллектор
  6. Регулятор давления газа для первой капиллярной колонки
  7. Регулятор давления газа для второй капиллярной колонки
  8. Блок усилителей
  9. Входной регулятор давления водорода
  10. Входной регулятор давления газа-носителя
  11. Входной регулятор давления воздуха
  12. Регулятор расхода воздуха
  13. Регулятор расхода водорода
  14. Регуляторы расхода газа-носителя

Хроматограф выпускается двумя моделями: с объемом термостата колонок 7 л (исполнение 1) или 14 л (исполнение 2). Термостаты позволяют разместить до четырех насадочных (металлических или стеклянных) или трех капиллярных колонок. Управление термостатом осуществляется с помощью нового высокоточного алгоритма термостатирования, позволяющего повысить точность поддержания температуры.

Верхняя панель термостата (аналитический модуль) может быть зафиксирована в рабочем или наклонном положении (под углом 350 - исполнение 1 и 120 - исполнение 2).

Поворот панели обеспечивает удобство установки и замены колонок, что эквивалентно увеличению объема термостата в исполнениях 1 и 2 соответственно на 3л и 5л. Таким образом, эффективный объем термостатов составляет для исполнений 1 и 2 соответственно 10 и 19л.

На верхней панели расположена крышка, предназначенная для доступа к газовой схеме для её перекоммутации.

Для работы термостата в области отрицательных температур к термостату могут быть подключены одно из двух устройств криостатирования (с применением хладагента — жидкого азота, при этом достигается нижний предел температуры минус 100 °C и без применения хладагента — нижний предел температуры — до минус 15 °C). Возможен одновременный анализ на двух капиллярных колонках с независимым управлением потоками газа-носителя. Возможно деление потока после капиллярной колонки на два детектора и ввод пробы одновременно в две колонки.

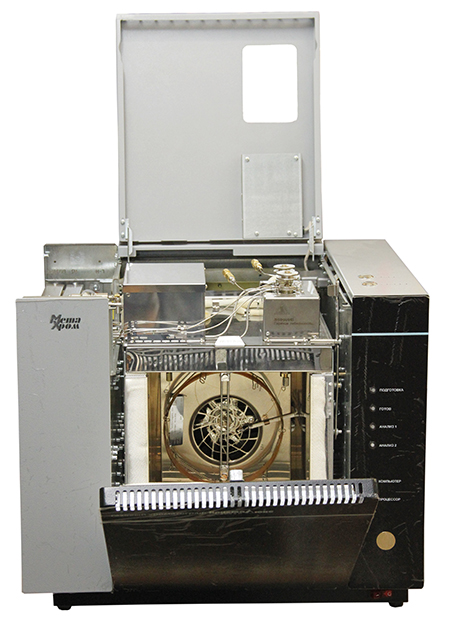

На фото: газовый хроматограф «Кристаллюкс-4000М»: вид на термостат колонок

  1. Верхняя крышка
  2. Дверь термостата колонок съемная
  3. Панель индикации состояния
  4. Панель газового отсека
  5. Кнопки старт
  6. Аналитический модуль
  7. Подача газа-носителя в испаритель
  8. Термостат колонок
  9. Капиллярная колонка
  10. Вентилятор термостата колонок
  11. Гайки-радиаторы испарителя
  12. Сброс газа с мембраны испарителя

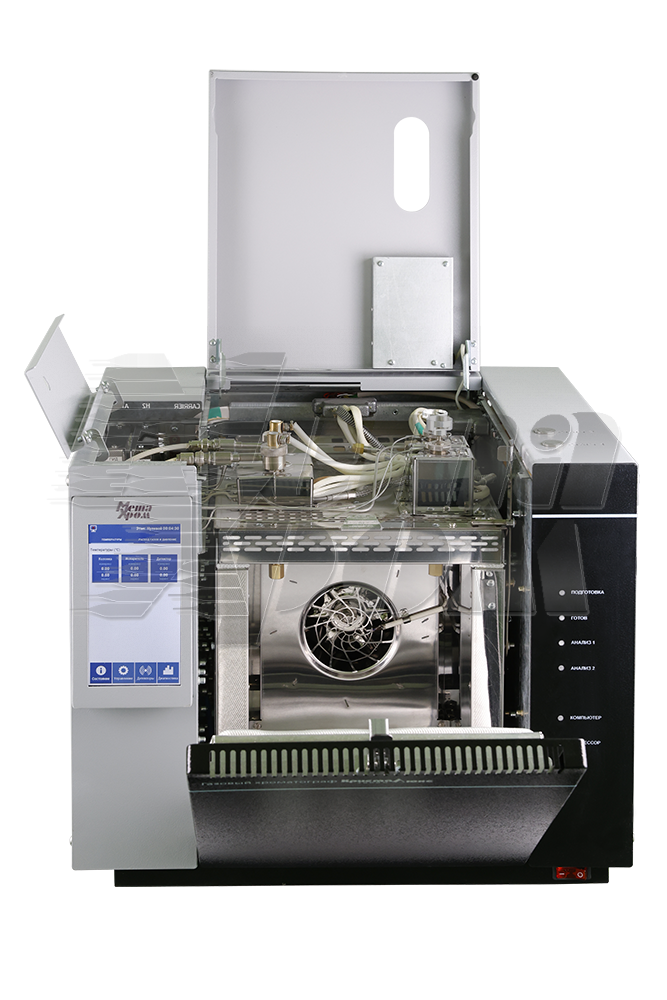

На фото: газовый хроматограф «Кристаллюкс-4000М»: вид на термостат колонок

  1. Верхняя крышка
  2. Дверь термостата колонок съемная
  3. Панель индикации состояния
  4. Панель газового отсека
  5. Кнопки старт
  6. Аналитический модуль
  7. Подача газа-носителя в испаритель
  8. Термостат колонок
  9. Капиллярная колонка
  10. Вентилятор термостата колонок
  11. Гайки-радиаторы испарителя
  12. Сброс газа с мембраны испарителя

Блок ЭУПГ управляет в зависимости от модели хроматографа от двух до семи потоками, в т. ч. водородом и воздухом, с помощью электронных регуляторов расхода газа и давления, при этом предусмотрен режим программирования расхода и давления газа-носителя. Для управления потоком в регуляторе расхода газа применен новый надежный электромагнитный клапан.

Газовые хроматографы серии «Кристаллюкс» оснащены электронным регулятором давления, при помощи которого задается расход газа-носителя через капиллярную колонку. Сброс пробы из капиллярного инжектора (режимы split, split-splitless) осуществляется с помощью электронного регулятора расхода газа и ловушки, которая служит также буфером давления для испаренной пробы. Предусмотрена автоматическая отсечка буфера при выключении прибора с помощью клапана сброса. Возможно поддержание оптимального газового режима капиллярной колонки путем программирования потока газа-носителя по давлению, линейной скорости или массовому расходу. Предусмотрен режим экономии газа и режим «сна» хроматографа.

Входное давление газов стабилизируется с помощью электронных регуляторов давления. Возможно использование двух газов-носителей, а также их переключение.

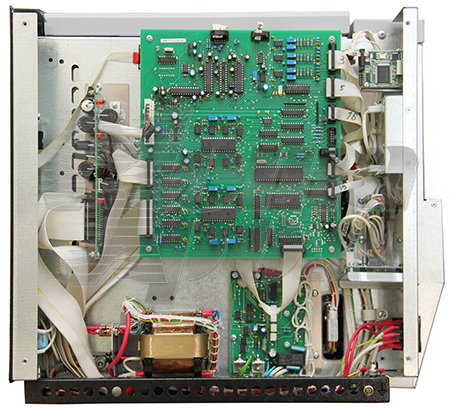

На фото: газовый хроматограф «Кристаллюкс-4000М»: блок ЭУПГ

  1. Силовой трансформатор
  2. Коммутатор
  3. Клемма заземления
  4. Источник поляризующего напряжения
  5. Разъемы «ВНЕШ» и «RS-232C»
  6. Контроллер
  7. Предохранители
  8. Кнопка включения сетевого напряжения
  9. Источник питания
  10. Панель индикации

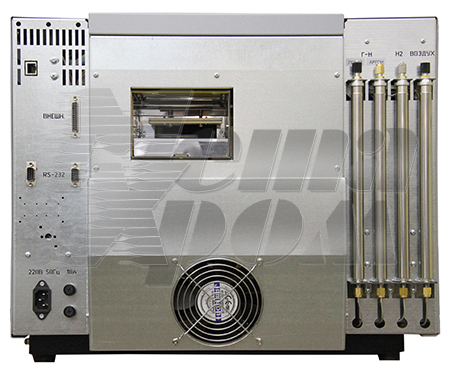

На фото: газовый хроматограф «Кристаллюкс-4000М»: блок ЭУПГ

  1. Силовой трансформатор
  2. Коммутатор
  3. Клемма заземления
  4. Источник поляризующего напряжения
  5. Разъемы «ВНЕШ» и «RS-232C»
  6. Контроллер
  7. Предохранители
  8. Кнопка включения сетевого напряжения
  9. Источник питания
  10. Панель индикации

Газовый хроматограф «Кристаллюкс-4000М»: технические характеристики

Наименование параметра Исполнение 1 (выпускается по спецзаказу) Исполнение 2
Предел детектирования ПИД 2×10-12 гС/с по н-углеводородам 1,4×10-12 гС/с по пропану 1,1×10-12 гС/с по н-углеводородам 1,1×10-12 гС/с по пропану
Предел детектирования ДТП 1×10-9 г/мл по н-углеводородам
8×10-10 г/мл по н-углеводородам
3,5×10-10 г/мл по пропану (микро-ДТП)
1×10-10 г/мл по водороду (микро-ДТП)
Предел детектирования ЭЗД 2×10-14 г/с по линдану
1,7×10-14 г/с по линдану
3,9×10-15 г/с по линдану (микро-ЭЗД)
Предел детектирования ПФД 1×10-13 гР/с по метафосу
1×10-12 гS/с по метафосу
1×10-13 гР/с по метафосу
8×10-13 гS/с по метафосу
Предел детектирования ТИД
2×10-14 гР/с по метафосу
3×10-13 гN/с по азобензолу
2×10-14 гР/с по метафосу
3×10-13 гN/с по азобензолу
Предел детектирования ТхД 5×10-10 г/мл по водороду 4×10-10 г/мл по водороду
Предел детектирования ФИД
Предел детектирования ГИД
Отношение сигнал/шум МСД
5×10-13 г/с по бензолу
3×10-13 г/с по углероду в метане
50:1 при вводе 1×10-12 г/мкл октафторнафталина в изооктане
5×10-13 г/с по бензолу
2×10-13 г/с по углероду в метане
500:1 (M7-80I) при вводе 1×10-12 г/мкл октафторнафталина
1500:1 (Маэстро-αMC) при вводе 1×10-12 г/мкл октафторнафталина
Линейный динамический диапазон ПИД
Линейный динамический диапазон ДТП
1×107
1×106
1×107
1×106
Объем термостата колонок 7 (10) л
14 (19) л
Температура колонок от Токр.среды +4 °C до +400 °C
(по спец.заказу до 450 °C)
(по спец.заказу от -15 °C
с использ. холод. уст-ки)
(по спец.заказу от -100 °C
с использ. жид. N2)
от Токр.среды +3 °C до +400 °C
(по спец.заказу до 450 °C)
(по спец.заказу от -15 °C
с использ. холод. уст-ки)
(по спец.заказу от -100 °C
с использ. жид. N2)
Дискретность задания температуры 0,1 °C 0,1 °C
Температурная стабильность 0,01 °C 0,01 °C
Скорость программирования температуры от 0,1 до 120 °C/мин. от 0,1 до 125 °C/мин.
(по спец.заказу до 150 °C/мин)
Количество изотерм
не менее 30
не менее 30
Скорость охлаждения термостата колонок
от 400 до 50 °C
8 мин. 3,3 мин.
Максимальная температура детектора и испарителя
450 °С 450 °С
Расход газа-носителя от 0 до 100 мл/мин.
(по спец.заказу до 500 мл/мин.)
от 0 до 100 мл/мин.
(по спец.заказу до 500 мл/мин.)
Давление газа-носителя (для капилярной колонки) от 0 до 0,40 Мпа
(по спец.заказу до 1 МПа)
от 0 до 0,40 Мпа
(по спец.заказу до 1 МПа)
Максимальное входное давление газа
по спецзаказу
0,5 МПА
1,25 МПА
0,5 МПА
1,25 МПА
Расход водорода
Расход воздуха
0-500
0-1000
0-500
0-1000
Габаритные размеры (ширина × глубина × высота) 550×445×405 мм 550×500×500 мм
Масса 33 кг 39 кг
Электрическое питание от сети переменного тока напряжением (220index) В, частотой (50±1) Гц от сети переменного тока напряжением (220index) В, частотой (50±1) Гц
Максимальная потребляемая мощность (в установившемся режиме) 900 ВА 900 ВА




Газовая хроматография в России сегодня

В современных условиях многими лабораториями широко используются хроматографы серии «Кристалл», «Цвет» и др., некоторые из которых, особенно ранних годов выпуска в настоящий момент не отвечают требованиям к современной аналитической технике. Так в серии хроматографов «Кристалл» в разные годы выпускались: «Кристалл-1», «Кристалл-2000», «Кристалл-3000», «Кристалл-4000», «Биомед-4000», в серии «Цвет» - прежде всего «Цвет-500». Желание сэкономить на приобретении нового хроматографического оборудования во многом понятно, ведь покупка современного хроматографа, например, «Кристаллюкс-4000М» является серьезным вложением средств.

Именно для этих целей компанией «Мета-хром» проводится модернизация хроматографического оборудования, которое в настоящее время устарело. Прежде всего, модернизации из серии хроматографов «Кристалл» подвергаются, выпущенные в большом количестве хроматографы «Кристалл-2000», которые обладают значительным модернизационным ресурсом, позволяющим применять их после модернизации для решения различных актуальных задач.

Хроматограф «Кристалл» (не выпускается с 1998 года).

Хроматограф «Кристаллюкс-4000» (не выпускается с 2004 года).

Эволюция развития хроматографов.
