Лабораторная установка для моделирования процесса термоконтактного коксования в псевдоожиженном слое
Назначение
Лабораторная установка для моделирования процесса термоконтактного коксования в псевдоожиженном слое (ТТК) тяжёлых нефтяных остатков (ТНО) (мазут тяжёлых нефтей, гудрон и полугудрон, асфальт процесса деасфальтизации высоковязких нефтей, крекинг остаток или пек, тяжёлый газойль, природный битум и т.д.) с подвижным твёрдым теплоносителем.

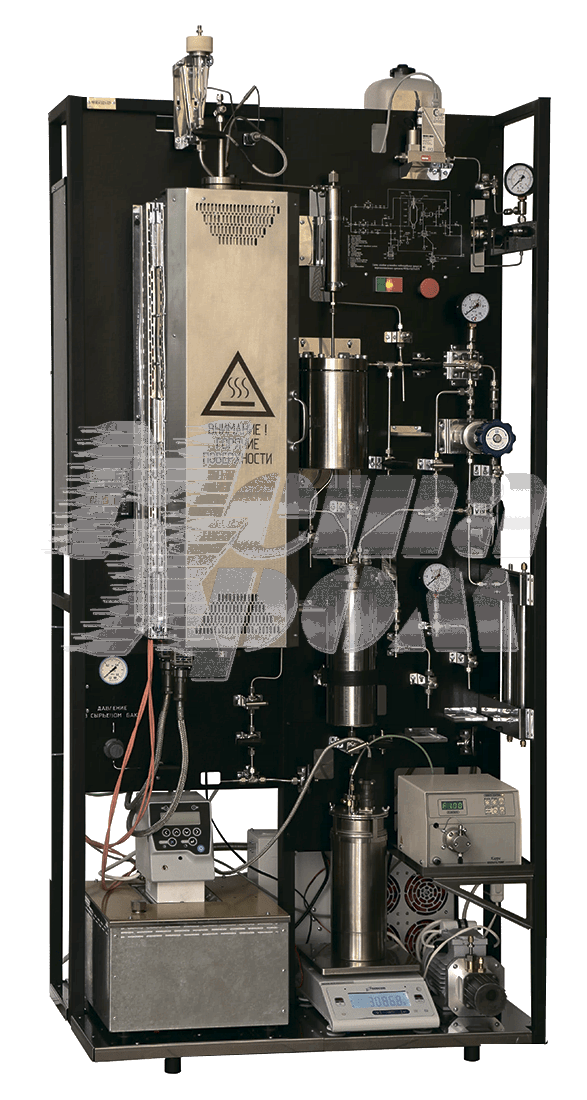

Установка представляет собой стойку с закрепленными на ней узлами установки, размещенную в вентилируемом шкафу со стеклянной запираемой дверью для технического обслуживания и легкосъемными боковыми стенками. Установка по электробезопасности соответствует требованиям класса 1 тип Н по ГОСТ 12.2.025-76.
Технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих давлений, МПа | 0÷4 |
| Диапазон рабочих температур реактора, 0С | 50÷800 |
| Внутренний диаметр реактора, мм, | 31 |
| Длина реактора, мм, | 875 |
| Количество термостатированных независимых зон | 4 |
| Длина каждой независимой изотермической зоны печи, мм | 200 |
| Длина полной изотермической зоны печи, мм | 800 |
| Карман термопары | Наличие |
| Тип печи | Створчатая |
| Мощность, потребляемая каждой независимой термостатируемой зоной печи, Вт | 720 |
| Мощность, потребляемая всеми четырьмя зонами печи, Вт | 2880 |
| Дискретность задания температуры,0С | 1 |
| Диапазон расходов жидкостного насоса, мл/мин | 0,1÷10 |
| Максимальное давление жидкостного насоса высокого давления, не менее, МПа | 20 |
| Диапазон расхода N2, л/мин | 0÷20 |
| Давление в линиях низкого давления N2 и воздуха, МПа | ≤0,6 |
|
Диапазон рабочих температур испарителя-смесителя сырья,0С |
50÷500 |
| Давление срабатывания механических предохранительных клапанов, МПа | 3 |
| Максимальное давление в сырьевой емкости, МПа | 0,1 |
| Напряжение питающей сети |
220 В±10% 50-60 Гц |
| Потребляемая мощность установки не более, кВт | 3,5 |
| Дискретность отображаемых на дисплеях температур и расходов | 0,1 |
| Вес установки без шкафа, кг | 100 |
| Габаритные размеры установки, мм | 1900х865х550 |
| Габаритные размеры шкафа, мм | 2000х880х800 |
| Технические характеристики применяемых в установке покупных узлов приведены в технической документации на эти узлы, поставляемой с установкой | |
| Длина подводящих газопроводов, м | 10 |
| Теплоноситель холодильника | «тосол» |
Условия эксплуатации:
- Температура окружающей среды от +10 до +35˚С;
- Относительная влажность воздуха не более 80% при температуре 25˚С;.
- Питание – трех- или однофазная сеть переменного тока напряжением 230-240В частотой 60 Гц.
Средний срок службы установки 5 лет.
