Измерительно-вычислительный комплекс (ИВК) «Вулкан-2005М» и «Вулкан-2005М1 Вакуум Тестер» предназначены для измерения давления паров и газов в заданном объёме при определении термостабильности веществ в изотермическом режиме, проводимой по аттестованной методике заказчика, разработанной конкретно для каждого вещества. ИВК внесены в Госреестр средств измерений.

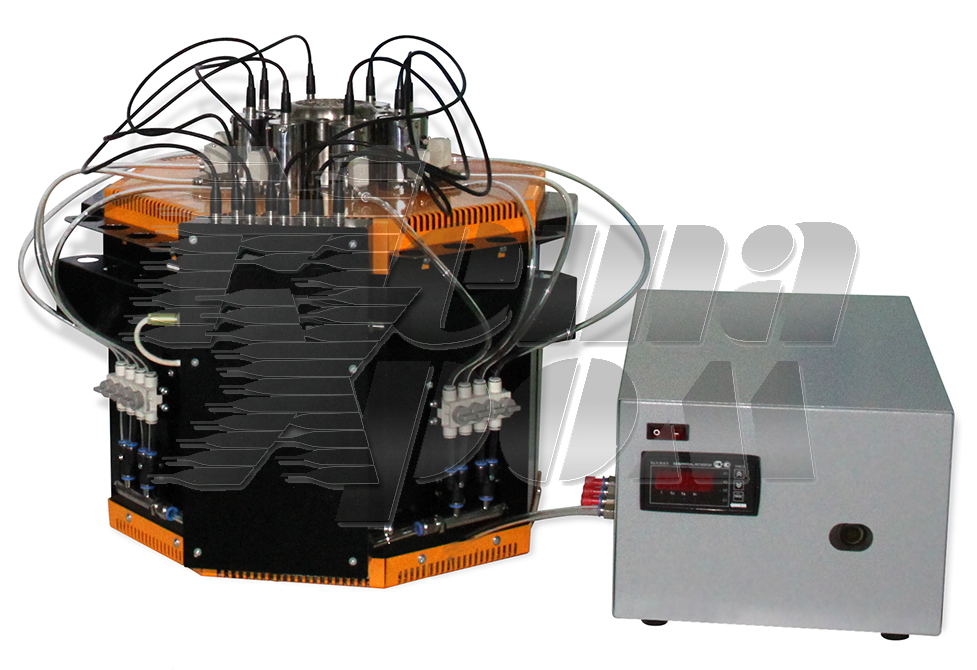

На фото: Измерительно-вычислительный комплекс «Вулкан-2005М»
Работа ИВК основана на измерении давления газов и паров распада веществ в замкнутой реакционной камере первичного преобразователя, если используется «Вулкан-2005М1 Вакуум Тестер» то в вакуумированной камере первичного преобразователя, в изотермическом режиме с регистрацией результатов измерений в виде таблиц, графиков с помощью персонального компьютера. ИВК имеет возможность одновременно измерять давления различных видов веществ за счет управления нагревом и измерения давления отдельно каждым термостатом.
Давление в реакционных камерах измеряется прямым методом с помощью полупроводниковых дифференциальных тензомодулей давления. Поддержание заданной температуры осуществляется программным методом с помощью двух нагревателей — внутренним и внешним. Измерение температуры осуществляется с помощью платинового термосопротивления, расположенного в каждом нагревателе термостата. Комплекс так же оснащен датчиком барометрического давления для непрерывного измерения давления окружающей среды.
Функции регулирования температуры, измерения давления, преобразование сигналов в цифровой вид осуществляется в модулях управления, расположенных непосредственно на термостатах и работающих в автономном режиме после задания температуры. Передача полученных данных на персональный компьютер происходит по протоколу Modbus.
Технические характеристики
- Диапазон измерения барометрического давления от 86,6 кПа до 106,7 кПа.
- Диапазон измерения абсолютного давления должен быть от 5 кПа до (Pатм. +250) кПа, где Pатм. – атмосферное давление.
- Предел допускаемой погрешности измерения давления не превышает значений:
- – барометрического - ±0,5 кПа.
- – избыточного давления - ±2,0 кПа.
- – суммарного (барометрическое + избыточное) - ±2,5 кПа.
- Диапазон температур в реакционных объёмах первичных преобразователей — от +50 до +280°С с использованием многоразовых фторопластовых прокладок, от 280 до 400℃ с использованием одноразовых алюминиевых прокладок.
- Нестабильность поддержания установленной температуры в термостатах в течение 10 мин не более ±0,1 ºС.
- Дискретность задания температуры термостатирования 0,1 °С.
- Погрешность задания температуры термостатирования не превышает ±2 °С.
- Общий объем стакана 20 мл.
- Минимальный вакуум: 5 кПа.
- В состав ИВК входят до 4-х термостатов с первичными преобразователями, по 8 в каждом термостате.
- Интервал времени между циклами измерения в автоматическом режиме составляет 1 сек.
- Аварийная защита срабатывает при превышении значений, давления или температуры, заданных в программе управления. Аппаратная защита по перегреву термостата срабатывает при превышении максимальной рабочей температуры комплекса.
- Питание ИВК производится от сети переменного тока напряжением 220В с пределами допустимого отклонения от минус 15% до +10% частотой (50+1) Гц с коэффициентом нелинейных искажений не более 5%.
- Время выхода термостатов на режим с момента их включения не превышает 3,5 часа.
- Потребляемая мощность ИВК, не более — 4 кВт.
- Габаритные размеры одного термостата, (ширина×глубина×высота), не более —450×460×600мм.
- Масса одного термостата, не более — 32 кг.
- Время непрерывной работы ИВК не менее 72 часов.
ВУЛКАН-2005М1 ВАКУУМ ТЕСТЕР отличается:
- Увеличением динамического диапазона измерения давления выделенных газов, в результате распада веществ, за счет вакуумирования системы.
- Возможность одновременной работы системы с использованием вакуумирования так и без него.
- Возможность вакуумирования как отдельного первичного преобразователя так и с любым количеством каналов до 32.
- Возможность регулирования глубины вакуума до заданного потребителем значения.
