Метанатор

Для анализа малых концентраций окиси углерода (CO) и углекислого газа (CO₂), вместо обычного для этих газов катарометра, применяется более чувствительный ПИД, при этом окислы углерода при помощи реакционной хроматографии превращаются в метан (СН₄). Устройство, реализующее реакцию конверсии, называется — метанатор, т. е. устройство со специальным катализатором, преобразующим СО, СО₂ в метан в токе водорода, при этом последний либо сам является газом-носителем, либо поддувается вместе с газом-носителем в метанатор через тройник. Метанатор обеспечивает высокоэффективную реакцию конверсии, при этом предел обнаружения окислов углерода достигает 0,1 ррм.

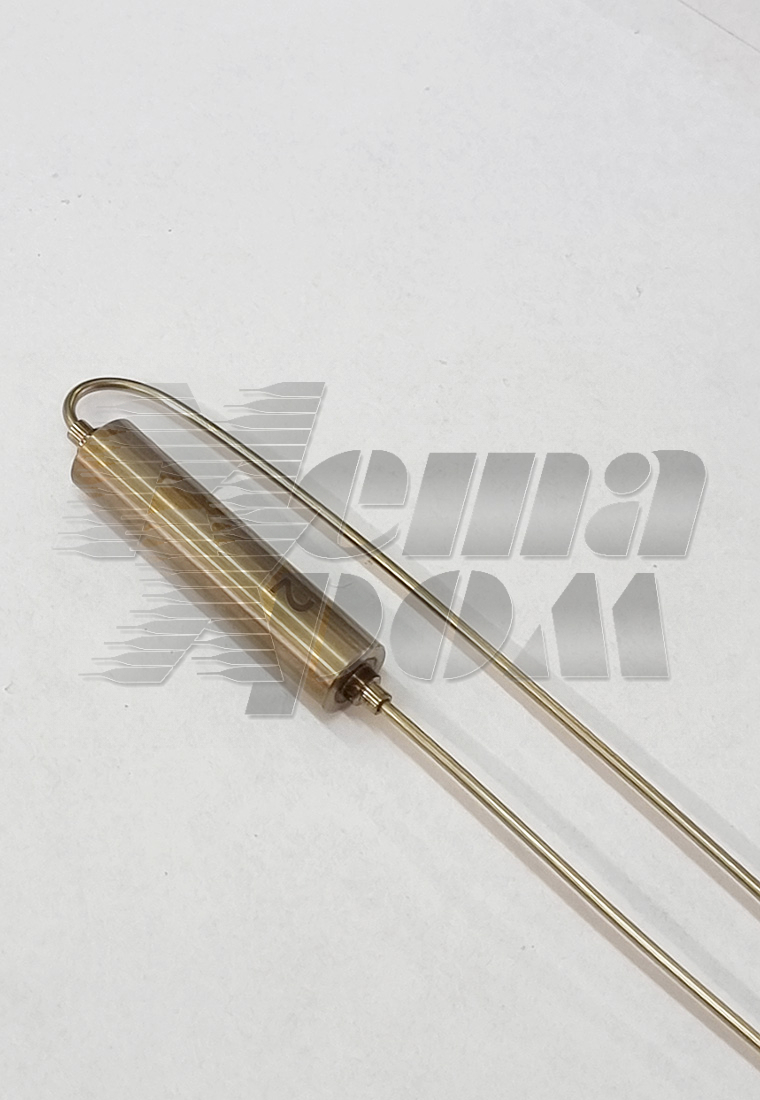

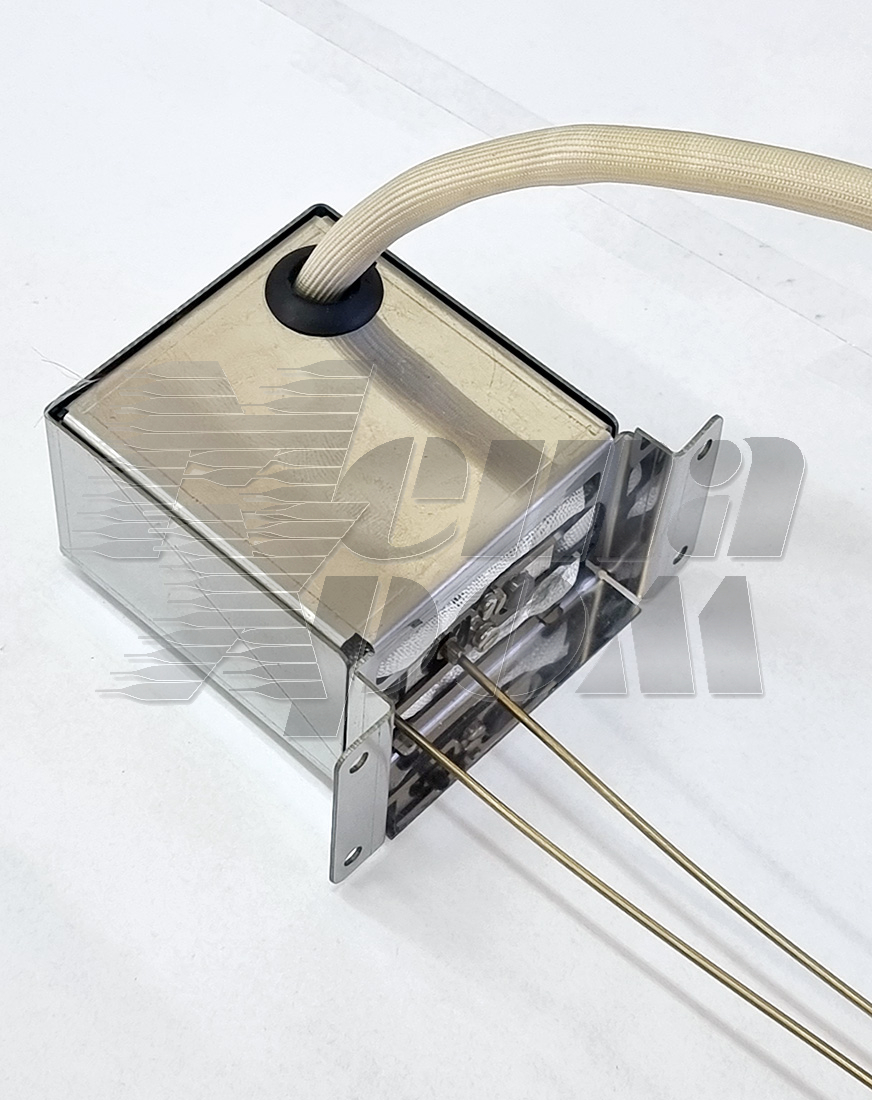

На фото: Метанатор

Метанатор представляет собой U-образную трубку из нержавеющей стали со штуцерами на концах для подключения насадочной колонки. Объем метанатора — 1 мл. В метанатор засыпается катализатор — сферохром, обработанный азотнокислым никелем, или другой обеспечивающий реакцию конверсии. Восстановление катализатора в процессе работы производится путем ввода в метанатор несколько раз пробы воздуха при рабочей температуре порядка 330 °C (3 — 5 раз).

Технические характеристики

• Температура метанации — 330 °C
• Коэффициент метанации — не менее 95 %
• Эффективный объем метанатора — 1 мл.
