Назначение:
Пилотный комплекс, моделирующий процесс замедленного коксования, предназначен для проведения масштабирования технологий коксования тяжёлых нефтяных остатков и вторичных газойлевых фракций с целью изучения влияния параметров технологического режима на материальный баланс и качество получаемых продуктов, а также наработки представительных проб кокса для последующего их анализа.
Технические характеристики:
Пилотный комплекс включает две установки: Стенд «А» и Стенд «Б». Стенд «А» - универсальный, моделирует как динамический, так и стационарный этап/режим коксования. Стенд «Б» - вспомогательный (лабораторный «куб») - моделирует стационарный режим коксования
Комплекс представляет собой лабораторные реакторные установки с автоматизированным управлением для проведения экспериментальных исследований предназначенную для эксплуатации в сухом отапливаемом помещении с принудительной вентиляцией.
Установки по электробезопасности соответствует требованиям класса 1 тип Н по ГОСТ 12.2.025-76.
|
№ п/п |
Наименование |
Значение параметра |
|
1 |

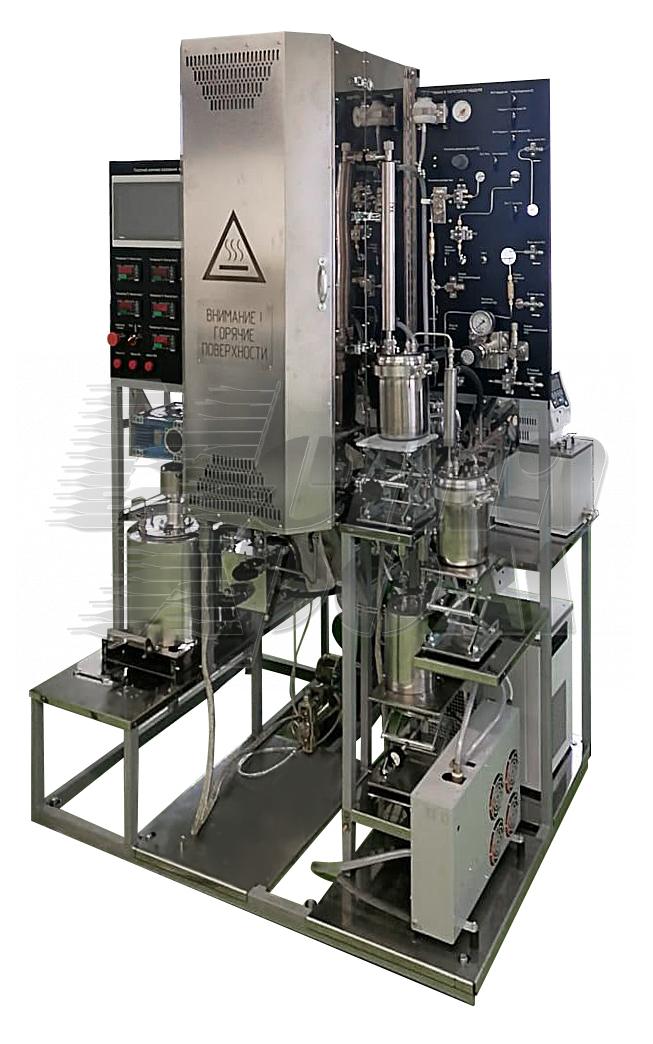

Стенд А Габаритные размеры: ширина (по лицевой панели шкафа) × высота × глубина, мм Масса, кг Рабочая температура печи, °С Мощность печи, кВт Рабочее давление в реакторе Р1, МПа Номинальный объем реактора Р1, л Производительность насоса сырья НЖ1, л/ч Мощность насоса сырья НЖ1, кВт Рабочая температура головки обогрева НЖ1, °С Производительность насоса воды НЖ2, л/ч Мощность насоса сырья НЖ2, кВт Рабочая температура сырьевой емкости Е1, °С Номинальный объем сырьевой емкости Е1, л Тип мешалки сырьевой емкости Е1 Частота вращения мешалки, об/мин Мкр мешалки, Н*м Мощность привода мешалки, кВт Передаточное число редуктора мешалки Рабочее давление в магистрали наддува, бар Номинальный объем сепаратора С1, л Номинальный объем сепаратора С2, л Номинальный объем сепаратора С3, л Электрическая мощность термостат ВТ-3, кВт Электрическая мощность термостат ВТ-8, кВт Электрическая мощность термостат ВТ-12, кВт |
1 585×2030×1245 620 600 10 1,0 4 2 0,005 100 0,63 0,002 100 8 Рамная 56 155 0,75 25 1,5 2 2 1 2,2 2,2 3 |
|
2 |

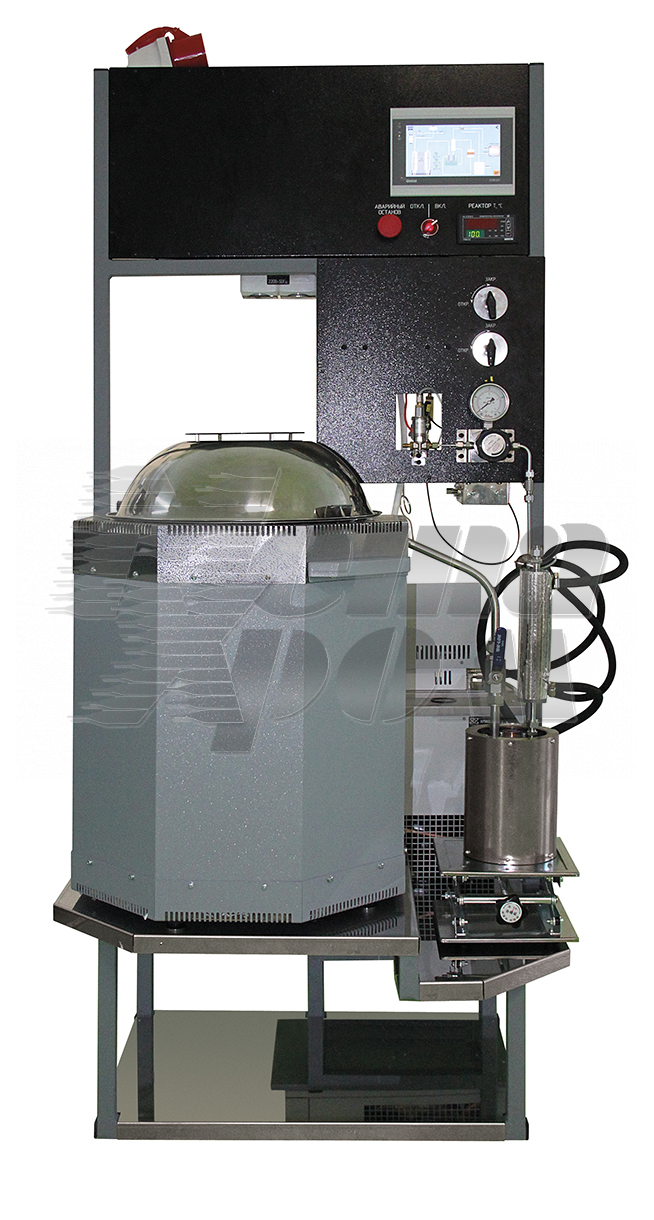

Стенд Б Габаритные размеры: ширина (по лицевой стороне) × высота × глубина, мм Масса, кг Рабочая температура печи, °С Мощность печи, кВт Рабочее давление в реакторе, МПа Номинальный объем сепаратора , л Номинальный объем холодильника Либиха , л Электрическая мощность термостат ВТ-12, кВт
|
670×1850×1000
180 600 10 1,0 1 0,15 3 |
