Назначение

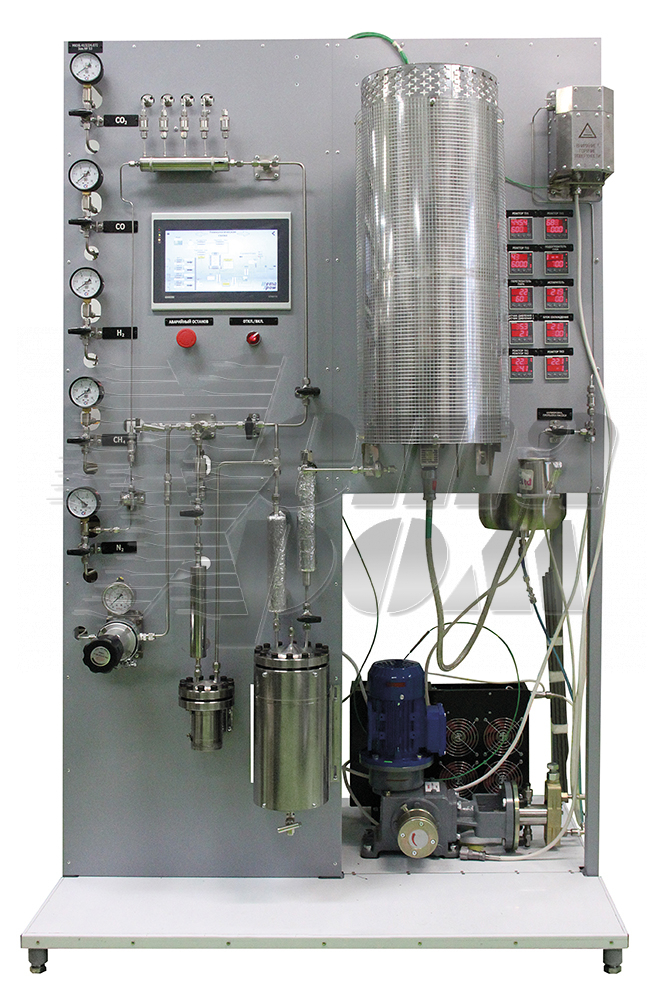

Лабораторная каталитическая установка ЛКУ-1 предназначена для проведения гетерогенных каталитических процессов, на которой возможно проводить учебные и научные исследования процессов каталитической переработки природного газа (парового риформинга).
Условия эксплуатации:
· температура окружающей среды от +10 до +35 0С;
· относительная влажность воздуха не боле 80% при температуре 25 0С;
Технические характеристики
|
Техническая характеристика |
Величина |
|
Диапазон рабочих давлений, МПа |
0÷6 |
|
Диапазон рабочих температур реактора, 0С |
20÷950 |
|
Внутренний диаметр реактора, мм |
22 |
|
Внутренняя длина реактора, мм |
740 |
|
Карман термопары с закрепленным на нем фильтром |
наличие |
|
Длина изотермической зоны, мм |
300 |
|
Тип печи |
трубчатая |
|
Количество термостатированных независимых зон |
3 |
|
Дискретность задания температуры, 0С |
1 |
|
Диапазон расходов СО2, мл/мин |
0÷1000 |
|
Диапазон расходов Н2, мл/мин С2Н4 |
0÷1000 |
|
Диапазон расходов СН4, мл/мин |
0÷1600 |
|
Диапазон расходов СО, мл/мин |
0÷1000 |
|
Линия подачи N2 |
наличие |
|
Дискретность отображаемых на дисплеях температур и расходов |
0,1 |
|
Давление срабатывания механических предохранительных клапанов, МПа |
6,5 |
|
Напряжение питающей сети |
380±20В (50±1Гц) |
|
Потребляемая мощность не более, кВт |
9 |
|
Вес установки, кг |
300 |
|
Габаритные размеры установки (ШхГхВ), мм |
1100х810х1820 |
Технологическая схема установки:
