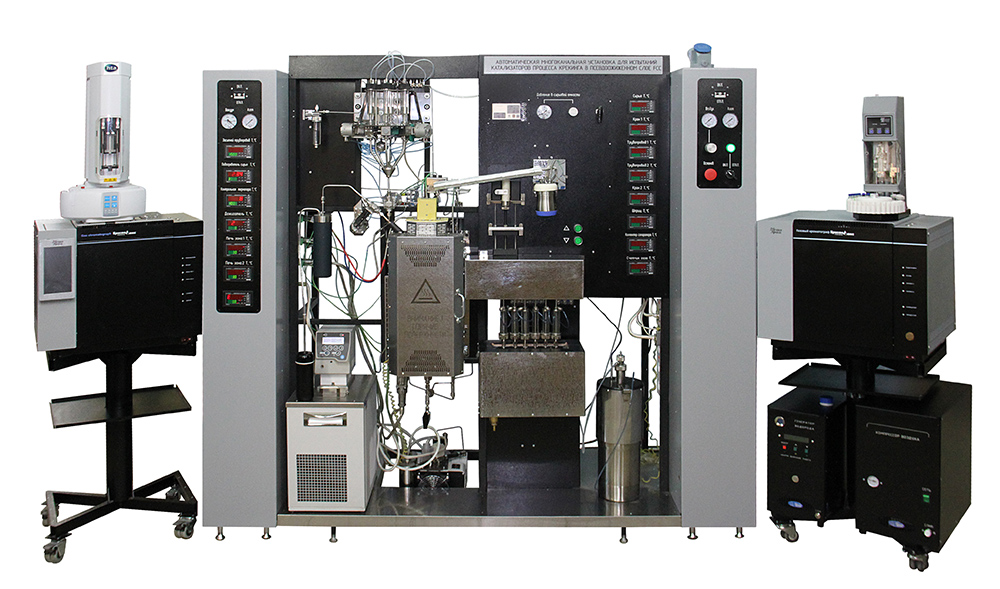

Автоматическая шестиканальная установка испытаний процесса углубленного крекинга (ACE) катализаторов каталитического крекинга в псевдоожиженном слое (FCC), согласно ASTM D 7964 / D 7964M-14
Установка предназначена для испытаний активности свежих катализаторов, дезактивированных в лабораторных условиях и равновесных (работавших в промышленности).
Объем загружаемого катализатора от 5 до 12 грамм, загрузка сырья (вакуумный газойль) 1÷3 грамма. Коксуемость по Конрадсону не должна превышать 10%.
После проведения крекинга определяется непосредственно на установке степень закоксованности катализатора. Жидкие и газообразные продукты крекинга анализируются тремя газовыми хроматографами с автоматическими дозаторами, что позволяет определять степень конверсии и селективность катализатора.
Установка автономна в отношении питания её и хроматографов газами, т.к. в её состав входят встроенный компрессор с системой очистки воздуха, генератор высокочистого водорода, вакуумный насос и фильтр каталитической очистки азота до 99,999. При необходимости может быть поставлен генератор высокочистого азота.
Девять термонезависимых каналов формирования газовых потоков позволяют в любом из них поддерживать постоянными либо расход газа, либо давление в этой линии и по его отклонению система автоматически определяет негерметичность или непроходимость газовой магистрали и наоборот, при поддержании давления контролируется расход газа, что также позволяет автоматически контролировать наличие негерметичности или непроходимости линии. В необходимых местах установлены фильтры механической очистки, которые в процессе работы автоматически регенерируются путем обратной продувки.
Установка может быть использована для решения следующих задач:
1) Определение активности катализатора крекинга по степени конверсии сырья при различных соотношениях катализатор/сырье.
2) Определение селективности катализаторов крекинга по составу продуктов крекинга, расчет газового и коксового факторов при различных соотношениях катализатор/сырье.
3) Оценка пригодности для переработки различных типов сырья.
4) Исследования кинетических параметров процесса крекинга и построение математической модели.
В состав установки также входят:
- Система анализа газообразных продуктов каталитического крекинга на базе газового хроматографа «Кристаллюкс-4000М» и счетчика газа.Система выполняет анализ газообразных продуктов процесса каталитического крекинга определяя количество водорода и углеводородов С1-С6+.
Анализ осуществляется непосредственно в конце испытания каждой порции катализатора. По результатам анализов определяется газовый фактор катализатора.
- Система определения фракционного состава жидких нефтепродуктов на базе газового хроматографа «Кристаллюкс-4000М» методом имитированной дистилляции.
Система позволяет имитировать определение фракционного состава средних фракций нефти и нефтепродуктов в соответствии с ASTM D7213. Полученные результаты анализа сопоставимы с фракционным составом, измеренным по ASTM D86 и ASTM D1160. Анализируемые объекты – нефтепродукты, выкипающие до 615°С при нормальных условиях (бензиновые, керосиновые, дизельные фракции, атмосферные газойли, продукты вторичных процессов нефтепереработки и др.).
- Система для детального анализа углеводородного состава бензинов и бензиновых фракций на базе газового хроматографа «Кристаллюкс-4000М».
Система предназначена для количественного анализа по методу PIONA индивидуальных углеводородов до С9, с указанием их физических характеристик и температур кипения. Помимо углеводородов возможно определение кислородсодержащих соединений. На основании результатов анализа специализированное программное обеспечение рассчитывает октановое число исследуемой фракции.
